【切记】瓷砖胚底的白粉,铺贴前要去除,才不会空鼓脱落!

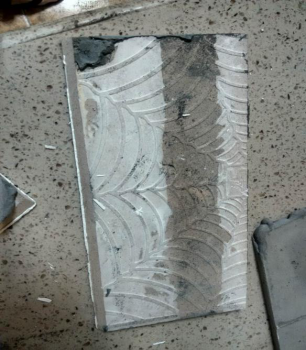

   近日不少家装公司找到尼瓦乐技术部，反应正在施工的家装现场，不少出现了像上图这样。瓷砖整面空鼓、脱落的现象，对于此事非常困惑。其中不乏使用水泥砂浆贴砖，想购进瓷砖胶来粘贴改善的。当然，意识到使用瓷砖胶粘贴效果远远强于普通水泥砂浆是好事，但是有些情况，我们要清楚是什么原因造成瓷砖脱落，才能对症下药，更好的贴好每一块砖！

   病有百种，药有千方。那么到底是什么原因造成了如上图这样的瓷砖脱落呢？

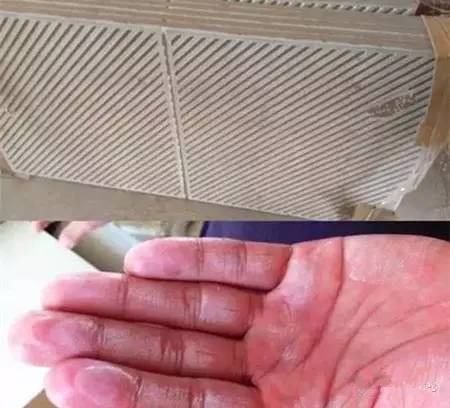

   这种白灰是什么东西呢？

   我们走访市场可以看到，但凡品牌的瓷砖供应商瓷砖包装上都会提示，施工前应清理掉瓷砖背面的浮灰及脱模剂等物质，建议使用瓷砖胶进行铺贴。

其实，这种俗称脱模剂的物质真实本体是氧化镁或者碳酸镁。

   氧化镁(化学式:MgO)是镁的氧化物，一种离子化合物。常温下为一种白色固体。氧化镁以方镁石形式存在于自然界中，是冶镁的原料。白色细微粉末。无气味。因制备方法不同，有轻质和重质之分。在可见和近紫外光范围内有强折射性。露置空气中易吸收水分和二氧化碳而逐渐成为碱式碳酸镁，轻质较重质更快，与水结合生成氢氧化镁，呈微碱性反应，饱和水溶液的pH 10.3。但极易溶于稀酸，极微溶于纯水，因二氧化碳的存在而增加其溶解度。不溶于乙醇。相对密度(d254)3.58。熔点2852℃。沸点3600℃。

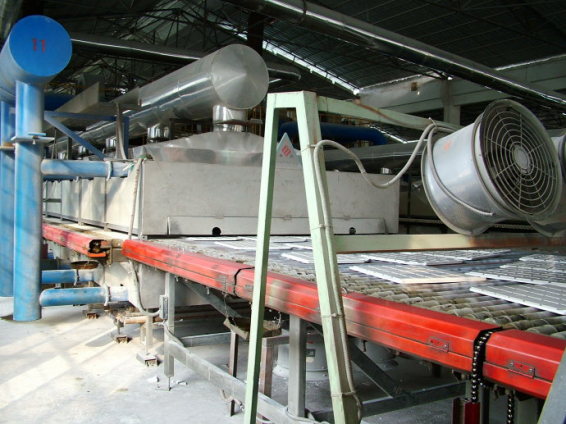

   从百度对氧化镁介绍来看，氧化镁和碳酸镁是一种耐高温的白色粉末，一般陶瓷厂窑炉烧地砖是最高温时达1200多度，这时瓷砖胚底已经接近融化（这表述可能不准确，但这时砖胚是软的），这时为了避免砖胚和窑炉的棍棒粘黏，就利用氧化镁和碳酸镁耐高温的特点，在砖胚进窑炉之前，在胚底刷上一层氧化镁浆，起到隔离的作用。这样就可以避免在高温的窑炉中，砖胚和棍棒粘黏。工厂一般都是用棍棒滚动氧化镁浆（注：氧化镁加水后搅拌成的浆）上砖胚，一般是不会整片砖胚底都上了氧化镁浆，但不排除有些厂在上氧化镁浆时是用刷子刷或者用喷枪喷的，这种情况就容易出现整片砖胚底全部粘上或大部分砖胚上氧化镁浆的情况发生。

  那要如何去除砖胚底的氧化镁呢？

   首先，在铺贴砖时要注意看，砖胚要是白色粉末时，就要注意了，尽量先去除后再铺贴！

   具了解，在铺贴前，有经验的泥水师傅是用铁刷尽量把砖胚底的氧化镁去除，或用毛巾浸泡专用清洗剂清洗后晾干。

另外，墙砖（瓷片）也是要上氧化镁的，由于墙砖（吸水率高）烧成温度一般为1100度左右，相对上氧化镁的量很少，在铺贴前，也会用水泡了再铺贴，所以一般很少出现类似情况。

根据调查，许多泥水师傅不知道这种情况，在铺贴前也没有先去除，希望大家通过转发分享，让更多人知道这情况，下次再发现这些情况时，就不会出现空鼓脱落的情况了！
