深度认识JS与K11防水材料（JS与K11的区别）

柔性防水材料（JS）
执行标准：GB/T  23445-2009《聚合物水泥防水涂料》
定义：以丙烯酸酯、乙烯-乙酸乙烯酯等聚合物乳液和水泥为主要原料，加入填料及其他助剂配制而成，经水分挥发和水泥水化反应固化成膜的双组分水性防水涂料。
分类：I型（活动量较大的基层）、II型和III型（活动量较小的基层）
特点：柔性防水材料拉伸强度高、延伸率大质量轻、施工方便，但操作技术要求较严，耐穿刺性和耐老化性能不如刚性材料。

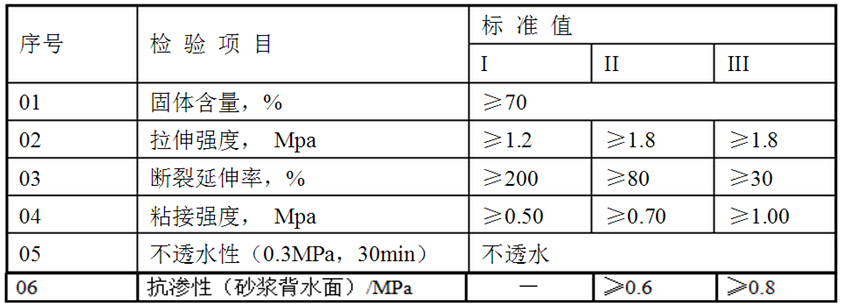

物理性能：无特殊处理情况下（标准养护）

刚性防水材料（K11）
执行标准：JC/T  2090-2011《聚合物水泥防水浆料》
定义：以水泥、细骨料为主要组分，聚合物和添加剂等为改性材料按适当配比混 合制成的、具有一定柔性的防水浆料。
分类：
按组分分：
单组份（S类）：由水泥、细骨料和可再分散乳胶粉、添加剂等组成。
双组份（D类）：由粉料（水泥、细骨料等）和液料（聚合物乳液、添加剂等）组成。
按物理性能分：I型（通用型）、II型（柔韧型）。
特点：表面涂膜具有优良的防水抗渗性能，其材质中含有一定的活性化合物，此活性化合物能渗透到底材内部，在底材内部的空隙裂缝中产生微膨胀结晶物，抑制或减少孔隙率，改变孔隙特征，增加各原材料界面问的密实性，提高底材的自我密实度而封闭水的渗透，杜绝渗漏问题。
物理性能：

两者区别
1.JS/K11粘结强度均大于瓷砖胶的粘结强度，且可在光滑表面施工，因此可做界面处理使用。
2.JS对拉伸强度、延展率有要求（III型，30%），K11对横向变形有要求（I型通用型，≥2mm）。
3.JS在粘结力和抗渗压力方面优于K11，且变形能力较好。
4.K11对耐候性有具体要求，JS无相关要求（耐候性差）。
5.K11对抗压和抗折强度有要求（K11耐穿刺，受力性能更好）。
6.JS对固含量有要求，柔韧性和其他性能（粘结强度、透水性、抗渗性等）需兼顾，并非纯乳液型性能优异。
7.JS价格较贵是因为造价成本偏高，性能并不能与K11进行横向比较。在选取材料时，建议根据实际情况，择优选择。

施工指导
1.对于吸水率较高的基面，要润湿晾干再施工。（太湿会表现为粘结力低，防水材料较稀。太干容易导致失水过快，材料粉化，水化反应不充分，达不到防水效果）。
2.搅拌时严禁加水或加水泥等料使用，以免破坏材料配合比例。导致材料粘结力和防水效果下降。
3.涂刷防水材料，一定要薄层多次涂刷。每次不宜太厚（否则干固较慢，表现为粘结力低且容易开裂），后一层要在前一层实干之后进行。
