这篇文章告诉你，为什么瓷砖要留缝填缝，真的太重要了

瓷砖填缝剂的使用历史和选择！

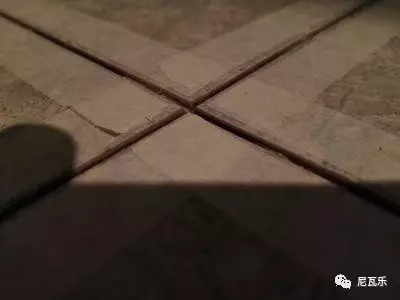

为什么瓷砖要留缝？

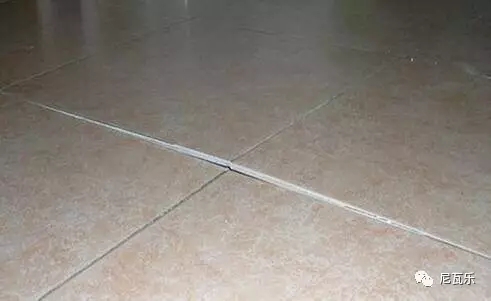

瓷砖虽然密度大，但也存在冷缩热涨，跟地壳运动一样，瓷砖之间你顶我一下，我顶你一下，时间长了可能会引起大面积的空鼓。

为什么要填缝？
有缝就容易藏灰，容易湿气渗透进去水泥层，容易滋生细菌，当然还有难看等等其他原因。

什么时候填缝最好？
建议贴砖后一周再填缝比较好，瓷砖底下的水泥胶已经固化干透，不会再收缩。不过一般贴砖师傅都不愿意等，都会当场就给你填缝。如果做不到，也不一定要强求。

填缝的材料有几种？
1.白水泥
最早都用的白水泥，密度和物理性质都不怎么好，时间长了变黑变黄发霉啥的，几乎已经被淘汰。

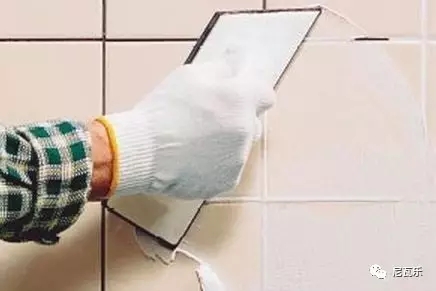

2.勾缝剂
第一次升级成了水泥基的填缝剂，也叫勾缝剂。分有沙和无沙两种。
填大缝的一般用有沙的填缝剂
（阳台墙砖，文化砖之类的）填小缝的用无沙型
填缝剂的重量百分比构成比例大概是：白水泥40—55％、石英粉40—55％、羟丙基甲基纤维素或甲基纤维素0．05—0．5％、乙烯－醋酸乙烯粉末乳胶0．2—5％、防霉剂0．2—0．5％、颜料0—3％。

3.美缝剂
第二次升级成了单组份水性环氧树脂的填缝剂，就是所谓的美缝剂
表面成膜，形成防水层，有一定抗污性，因为是水性，固化过程会有一定程度的收缩，有时候不能满填。

第三次升级就是双组份的油性环氧树脂填缝剂，这里着重给大家科普下这个。
双组份美缝剂产品有很多别名，各地叫法不一，其实都是一个东西，分别可以叫真瓷胶，厨卫美缝剂，厨卫美缝宝，晶钢胶，金钻瓷，柔性真瓷胶，晶钢瓷，瓷缝剂，防霉宝，真瓷王，纳米美缝剂，纳米陶瓷胶，纳米真瓷胶，做稀的就叫自流平美缝剂或瓷流平美缝剂
其实这个就不是什么新产品，双组份环氧树脂已经有好多年的历史了，属于很常见的辅料，常用的用途是粘合石膏板，水泥纤维板（埃特板）等等的缝隙。
环氧树脂固化后的物理和化学性质都是很稳定的，对于家庭环境柔韧有余，技术也比较成熟。通过一些我懒得说明的工艺，由于性质稳定可以添加一些炫酷的染料填料，让它更适合用作装修填缝施工，又尽可能接近固化后环氧树脂的物理化学性质。

首先这不是什么新的化学革命，因为新概念（其实国外的品牌就只有一个名字就是环氧树脂填缝剂），所以给大家一种高大上的感觉，在材料方面已经先提高了价格，如果外包给工人施工会更贵，一般都按平方算。

环氧树脂型填缝剂是不是完美的填缝材料？
当然不是，环氧树脂遇到紫外线容易老化脆化，所以阳光直晒的地方不耐用。

怎么选填缝的材料
同等标准下价格和效果成正比。
白水泥＜填缝剂＜水性环氧树脂美缝剂＜双组份美缝剂

白水泥
不推荐大家使用
太容易渗透水分引起发霉。

填缝剂
可以用在墙面的填缝
墙面环境不会很恶劣最多有点水
让瓦工一起做了经济实惠

水性或者油性环氧树脂美缝剂
墙面地面都可以用，主要是看预算
但是要注意阳台等阳光直晒的地方最好不要用
阳台有紫外线杀菌了，用一般的填缝剂够用了
常见问题答疑
需要先填缝再美缝吗？
没必要，其实真正填充的用量差别不是很大，都是浪费在边缘的多。

师傅说不留缝不用填缝是什么情况？
说是没留缝，其实也会有1mm的缝，这种情况可以考虑不用填缝。

美缝可以自己动手吗？

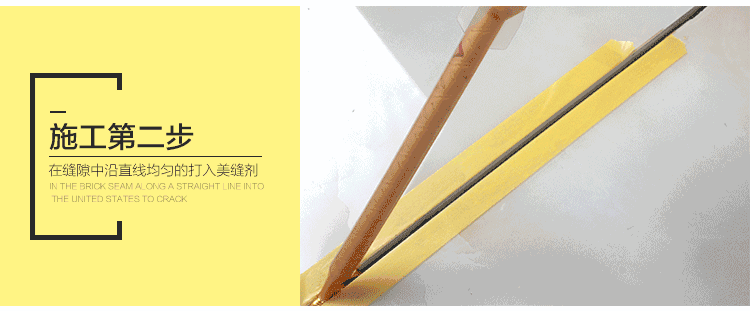

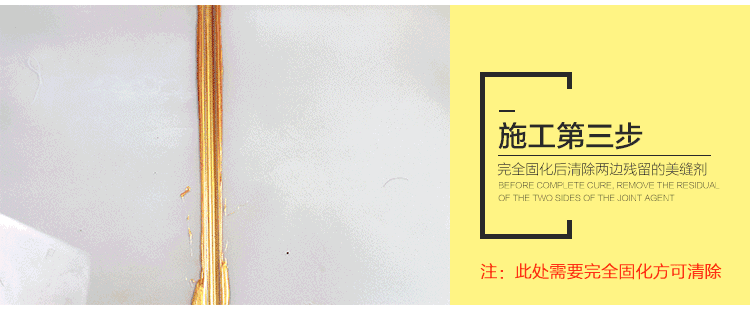

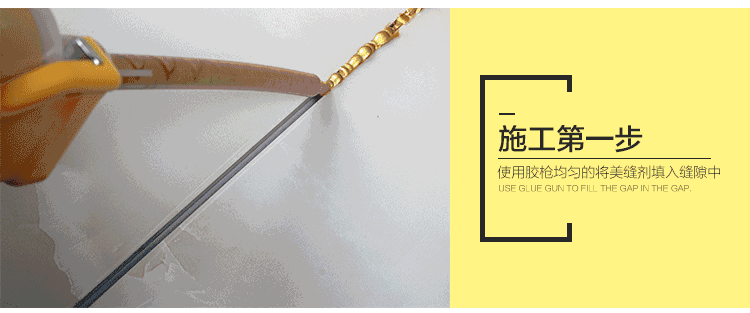

比较简单，就是用大瓶涂改液的感觉，现在很多买美缝剂都送工具套装，自己买一套工具也不会很贵。

已经填完缝可以再美缝吗？
如果已经缝隙已经被填了很饱满了，就要铲掉一定深度再做美缝。
